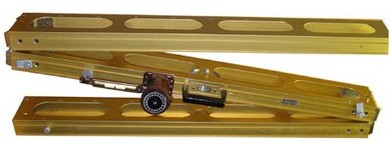

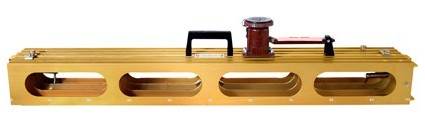

РДУ-Кондор (складная без лазерного угломера) - универсальная складная 3-х-метровая дорожная рейка (для контроля основных геометрических параметров дорог - ровности, уклонов, заложение откосов) представляет собой трехсекционную складную конструкцию. В рабочем состоянии ее секции жестко скрепляются между собой стяжными винтами.
В центральной секции рейки расположены:
- измеритель уклонов, состоящий из головки с лимбом (шкалой), совмещенной с уровнем горизонтальной установки измерителя;
- балансир-эклиметр для определения крутизны откосов четырех видов.
К рейке приложен клин-промерник, имеющий две шкалы измерения:
- левая шкала для измерения просветов под рейкой;
- правая шкала для замера толщин слоев дорожной одежды.
Рейка предназначена для измерения ровности и колейности покрытий и оснований автомобильных дорог и аэродромов по ГОСТ 30412-96 п.4 , ОДН 218.0.006-2002, ГОСТ Р 50597-93. Определения продольных и поперечных уклонов, ширины полос проезжей части дорог и аэродромных покрытий в соответствии с требованиями СниП 2.05.02-85; СниП 32-03-96. Определения линейных параметров конструктивных элементов дороги, толщины слоев дорожной одежды. Определения крутизны заложения откосов, насыпей и выемок при строительстве, ремонте и приемке в эксплуатацию автодорог и аэродромов по СНиП 32-03-96.
Внесена в Государственный реестр средств измерения № 20576-00. Рейка калибруется, не поверяется.
Технические характеристики :
- измерение просветов под рейкой 0.5-15 мм, допуск на параметр 0.5 мм
- измерение толщины слоев 0-150 мм, допуск на параметр 5 мм
- измерение линейных параметров 0-3000 мм, допуск на параметр 5 мм
- измерение уклонов 0-100 %, допуск на параметр 2%
- измерение откосов H/L: 1:1, 1:1.5, 1:2, 1:3
- габаритные размеры рейки: длина 3000 мм, допуск на параметр ±2 мм, ширина 50 мм , допуск на параметр ±2 мм, высота 110 мм
- габаритные размеры промерника:
- ширина основания 50.5 мм
- максимальная высота 15.0 мм
- угол между гранями 5·45' град
- масса рейки в сборе 8.5 кг
